후판가공 및 강건재 [광양1공장]접기
조선 및 강건재를 담당하는 광양1공장은 5만평에 이르는 넓은 부지를 활용해 재고보관에서 후판 및 형강 원소재, 전처리, 절단, 용접, 도장까지 원스톱 서비스를 제공하고 있습니다. 2011년 절단가공 선급 승인 [BV, DNV 등 10개 선급협회] 을 취득함으로써 조선 및 해양관련 제품 품질을 보다 체계적으로 관리하여 고객사와의 협업체제를 공고히 하고 있습니다. 또한 연간 4만톤의 건축용 강건재 Built-up Beam 및 철구 제작 가능한 설비를 구축하고 있으며, 국내외 초대형 프로젝트에 참여하고 있습니다.
광양1공장 규모 : 158천㎡(48천평), 공장/사무동 33천㎡(10천평)
주요설비현황
[단위 : 기]
| 구분 | 설비명 | 수량 | 소재 | 생산 SPEC | 생산능력 (톤/월) | ||
|---|---|---|---|---|---|---|---|
| 두께 | 폭 | 길이 | |||||
| 철골제작 | 제작장 | 3 | 구조물 | Fabrication Shop*3(8,300㎡) | 2,500 | ||
| 도장장 | 1 | 구조물 | Blasting Room*1, Painting Room*2 | 1,000 | |||
| 형강가공설비 | 1 | 형강 | Band Saw*2, Drill M/C*1, Bevel M/C*1 | 1,000 | |||
| Built-up H-Beam 제작 | SAW M/C | 6 | 형강 | 8~80 | 3,500 | 18,000 | 2,000 |
| Tank Panel 가공 | BENDING M/C | 1 | 후판 | 60 | 4,750 | 20,000 | |
| BEVEL M/C | 1 | 후판 | 7~80 | 15~60˚ | |||
| 절단 | 1공장 Plasma Cutting M/C | 4 | 후판 | 5~39 | 5,300 | 37,000 | 8,000 |
| 1공장 Gas Cutting M/C | 3 | 후판 | 5~200 | 5,300 | 23,000 | 4,500 | |
| 2공장 Plasma Cutting M/C | 4 | 후판 | 5~39 | 5,300 | 37,000 | 8,000 | |
| 2공장 Gas Cutting M/C | 1 | 후판 | 5~200 | 5,500 | 23,000 | 1,500 | |
| 전처리 | 1공장 자동전처리 | 1 | 후판 | 5~90 | 5,300 | 23,500 | 25,000 |
[철골제작]
[철골건축]

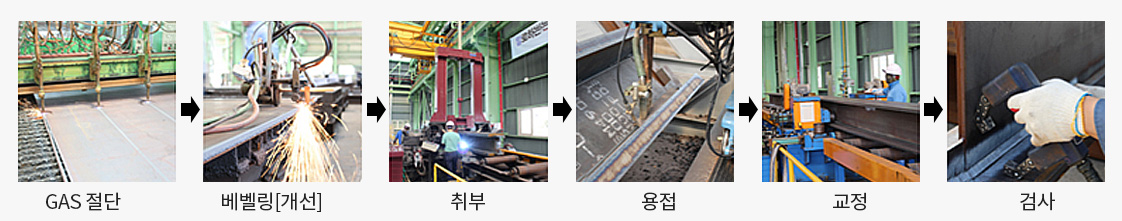

[Built-up Beam - Fit up]
[CNC Gas - Cutting]
철골 제작 및 도장 설비
규모 및 생산능력
| 구분 | 규모 | 생산능력 | |
|---|---|---|---|
| 1공장 | 3,600㎡ [25M x 143M ≒ 1,100평] | 1,000 [Ton/month] | 30,000 [Ton/annual] |
| 2공장 | 3,000㎡ [25M x 120M ≒ 900평] | 700 [Ton/month] | |
| 3공장 | 2,700㎡ [30M x 90M ≒ 800평] | 800 [Ton/month] | |
| 합계 | 8,300㎡ [≒ 2,800평] | 2,500 [Ton/month] | |
가공능력
Drill M/C [AMADA / 1300Ⅲ]
BAND SAW [AMADA / HK1300]
BAND SAW [AMADA / H750]
Bevel M/C [SHINK / VHP-1255]
| 구분 | 가공능력 | 비고 | |
|---|---|---|---|
| 두께 | 폭 | ||
| Drill M/C | WEB : 4.5T ~ 30.0T FLG : 7.0T ~ 50.0T |
WEB : 150 ~ 1,300mm FLG : 75 ~ 500mm |
|
| BAND SAW (H750) | ∞ | 750mm 이하 | *45T 이상 가공 시, 협의 필요 |
| BAND SAW (HK1300) | ∞ | 1,300mm 이하 | *45T 이상 가공 시, 협의 필요 |
| Bevel M/C | 6.0T ~ 40.0T | H형강 : 250 x 150~1,200 x 500 | 1,200 x 500 *각도 : MAX x 35° |
Hole Drilling
Beveling
도장설비
| 구분 | 내용 | |
|---|---|---|
| BLASTING | CELL SIZE | 20,000L * 25,000W * 8,000H - 1기 |
| WORKING PRESSURE | 7~8KG/㎠ | |
| PAINTING | CELL SIZE | 20,000L * 25,000W * 8,000H - 2기 |
| ABRASIVE | STEEL GRIT | 0.5~ 1.0mm |
| 표면조도 | 30 ~ 75μm SIS Sa2½ (고객사 요청 사항) | |
| 도막두께, PAINT | 고객사 시방서 요청 사항 | |
